Лікарня Б ЕКГ, апарат ЕКГ

Параметр ЕКГ апарату YJ-ECG12G

Робоче середовище

Температура: 5 градусів ~40 градусів
Відносна вологість: 20%~80% (без конденсації)
Атмосферний тиск: 700 гПа ~ 1060 гПа

Середовище транспортування та зберігання

Температура: -40 градус ~+55 градус
Відносна вологість: менше або дорівнює 95%
Атмосферний тиск: 500hPa~1060hP

Режим введення

захист від плавання та дефібриляції

АЧХ

0.05 Гц ~ 150 Гц (-3дБ~+0.4 дБ)

CMRR

>60dB, >100 дБ (додати фільтр)

Постійна часу

> 3.2s

Струм витоку пацієнта

<10µA

Калібрувальна напруга

1 мВ

Чутливість

2,5, 5, 10, 20, 40 мм/мВ ±5 %, стандартна чутливість: 10 мм/мВ ±2 %

Рівень шуму

Менше або дорівнює 15µVp-p

Струм вхідного кола

Менше або дорівнює 50 нА

Вхідний опір

Більше або дорівнює 50 МОм (10 Гц)

Точність вибірки

12-біт

Класифікація безпеки

клас Ⅰ, тип CF і прикладна частина, стійка до дефібриляції

Режим запису

система термодруку

Розмір паперу

210 мм (Ш) × 20 м (Д)

Частота вибірки

1000 Гц

Поляризаційна напруга

±500 мВ

Фільтр ЕМГ перешкод

25 Гц/35 Гц (-3 дБ)

Фільтр змінного струму

50 Гц/60 Гц (-20 дБ)

Швидкість паперу

Автозапис: 25, 50 мм/с, ±5%
Запис ритму: 25, 50 мм/с, ±5%
Ручний запис: 5, 6,25, 10, 12,5, 25, 50 мм/с, ±5%

Автоматичний запис

встановити запис відповідно до формату та режиму автоматичного запису, автоматично перемикаючи відведення, вимірювання та аналіз.

Запис ритму

встановити запис відповідно до формату та режиму запису ритму, автоматично вимірювати та аналізувати.

Ручний запис

встановити запис відповідно до формату запису, вручну перемикаючи відведення.

Параметри вимірювання

ЧСС, інтервал PR, тривалість P, тривалість QRS, тривалість T, інтервал QT, Q-Tc, вісь P, вісь QRS, вісь T, R(V5), S(V1), R(V5)+S(V1).

Блок живлення

Змінний струм: 100 В ~ 240 В (50/60 Гц)
Постійний струм: літієва акумуляторна батарея 7,4 В/2000 мАг

Специфікація запобіжника

два запобіжники змінного струму із затримкою часу (φ5 × 20 мм), T1.6AL250V

Ступінь водонепроникності

IPX0

Режим роботи

безперервна робота

Розмір

340 мм (Д) × 320 мм (Ш) × 85 мм (В)

вага

приблизно 3,2 кг

Аксесуари

Провідний кабель, електрод для кінцівки, електрод для грудної клітки, термопапір, шнур живлення, дріт заземлення, посібник користувача

Додатково

Програмне забезпечення ECG-Sync + кабель USB, одноразовий електрод ЕКГ, сумка, провідна паста, кабель USB, карта 3G, карта Wi-Fi, посібник з дистанційного керування

Операція:

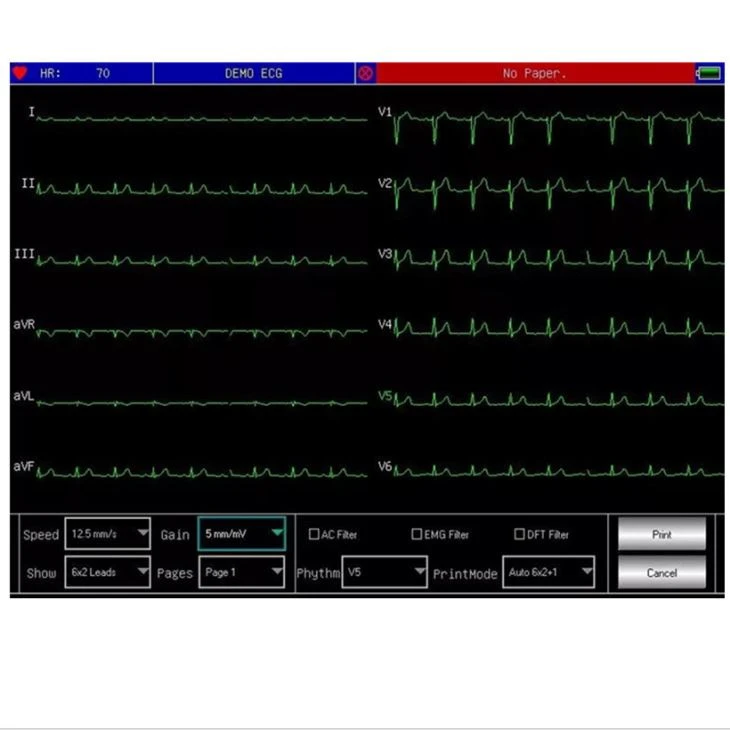

8-дюймовий кольоровий РК-дисплей TFT, чітка форма сигналу ЕКГ і дисплей робочого стану, економія паперу для запису;

Режим роботи: сенсорний екран і функціональні клавіші;

Функція:

Синхронізуйте збір для 12-відведень ЕКГ, застосуйте технологію цифрової обробки сигналу, щоб отримати високоякісні сигнали ЕКГ через фільтр змінного струму, фільтр базової лінії та фільтр ЕМГ сигналу ЕКГ.

Синхронізуйте відображення 3/6/12-відведень ЕКГ, режим друку, чутливість, швидкість паперу та стан фільтра тощо на одному екрані, зручно для контрастування.

Кілька режимів і форматів друку, включаючи ручний, 12*1, 6*2+1(ритм-лідер), 6*2, 3×4+2(ритм-лідер), ритм 12, ритм 10, ритм 8, ритм 6 тощо. Довжину надрукованої хвилі можна регулювати за допомогою функції друку часу, яка відповідає різним вимогам.

Швидкість паперу: 5 мм/с, 6,25 мм/с, 10 мм/с, 12,5 мм/с, 25 мм/с, 50 ​​мм/с.

Завдяки функціям автоматичного аналізу та автоматичної діагностики для звичайних параметрів ЕКГ надайте результати вимірювань і висновок автоматичної діагностики для ЧСС, інтервалу PR, тривалості P, тривалості QRS, інтервалу QT, Q-Tc, осі P, осі QRS, T Ось, R(V5), S(V1), R(V5)+S(V1) тощо, що зменшує навантаження на лікаря.

Вбудована пам'ять зберігає до 1000 випадків, що зручно для перегляду випадків і статистики.

Багатомовний (китайська, англійська, турецька, португальська, німецька, російська, казахстанська) інтерфейс і звіт.

Джерело живлення

AC/DC, а в оптимальному стані постійного струму вбудована літієва акумуляторна батарея може безперервно працювати протягом 10 годин, друкувати більше 3 годин і 300-ЕКГ, що відповідає вимогам відвідування пацієнта вдома та огляду тіла.
